1、應用范圍及特點

⑴螺旋輸送機是在化工、建材、糧食等部門中廣泛應用的一種輸送設備，主要用于輸送粉狀、顆粒狀和小塊狀物料。它不適宜輸送易變質的、粘性的和易結塊的物料。

⑵螺旋輸送機使用的環境溫度為-20~50℃；物料溫度小于200℃；輸送機的傾角 β≤20°；輸送長度一般小于40m,較長不超過70m.

⑶螺旋輸送與輸送設備相比較，具有結構簡單、橫截面尺寸小、密封性能好、可以中間多點裝料和卸料、操作方便以及制造成本低等優點。它的缺點是機件磨損較嚴重、輸送量較低、消耗功率大以及物料在運輸過程中易破碎。

2、分類及結構特征

⑴螺旋輸送機的螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。實體螺旋面型稱為S制法，其螺旋節距GX型為葉片直徑的0.8倍，LS型適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀和小塊狀物料。葉片螺旋面應用較少，主要用于輸送粘度較大和壓縮性物料，在輸送過程中，同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。

⑵螺旋輸送機的螺旋葉片有左旋和右旋兩種旋向。

垂直放置

水平放置

⑶螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是較常用的一種型式。垂直式螺旋輸送機用于短距離提升物料，輸送高度一般不大于8m,螺旋葉片為實體面型，它必須有水平螺旋喂料，以保證必要的進料壓力。

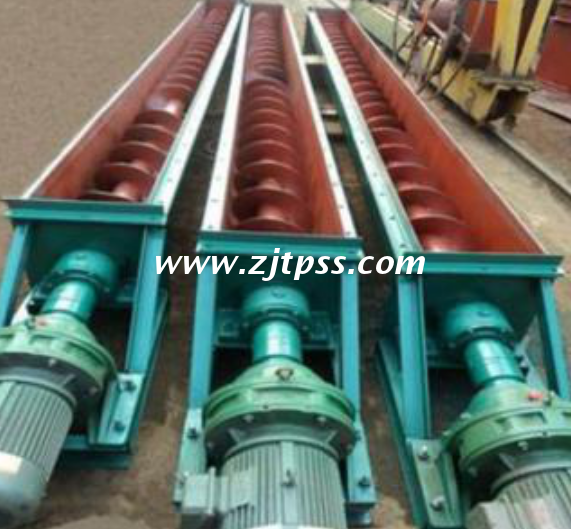

⑷螺旋輸送機由螺旋機本體、進出料口及驅動裝置等三大部分組成。

螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。

驅動裝置由電動機、減速器、聯軸器及底座所組成。

3、螺旋輸送機的結構

螺旋輸送機是一種沒有撓性牽引構件的輸送設備。它利用螺旋葉片的旋轉，使物料沿螺旋導程作水平、傾斜（α≤20°，L≤30m）輸送或短距離（H=5~7m）的垂直輸送（圖3-1）。在糧食和飼料加工廠常見采用的螺旋輸送機分慢速（n<200轉/分）和快速(n>200轉/分)兩種?？焖儆糜诖怪陛斔汀?/span>

 4、設計計算

4.1.原始資料

1、被輸送物料的名稱及特性

⑴物料松散密度  ρ（t/m3）

⑵物料的較大粒度及其比率；

⑶一般物料的粒度、溫度（℃）、含水率、粘度、磨琢性及腐蝕性等。

4.2.選型要求

⑴需要的輸送能力Q（t/h）;

⑵基本尺寸為輸送長度L(m)、螺旋輸送機傾斜布置時的傾角β  及其在垂直平面上的投影高度H（m）。

4.3.產量計算

Q=47D2ntψρC  （t/h）

D——螺旋直徑

n——螺旋軸轉速（r/min）

t——螺距

ψ——物料填充系數 ，參見運輸機械設計手冊P335。

ρ——物料松散密度  （t/m3）

C——輸送機傾斜系數β，參見運輸機械設計手冊P335。

5. 螺旋輸送機的常見故障
